Profi 3 Ovladač
|
Profi 3 Ovladač je zariadenie určené na riadenie
väčších CNC strojov, ako aj kovoobrábacích strojov
|
Ovladač sa skladá z koncových driverov, hlavnej dosky a zo zdroja
|
Dodávame jednotlivé komponenty alebo aj komplet - prípadne aj s pripojenými motormi
alebo aj s naprogramovaným PC
V takomto prípade stačí namontovať motory na Váš stroj a CNC je pripravené pracovať
|
|
|
Popis elektroniky:
Profi3 Ovladač je ovladač novej
generácie určený pre velké CNC stroje. Pri jeho vývoji sa zúročily skúsenosti z predchádzajúcich výrobkov. Je určený
na pohon 3-5 osí na rôznych CNC strojoch. Ako napríklad: frézky, gravírky, sústruhy, rezačky polystyrénu, automatické vŕtačky a pod.
Technické parametre:
-
Step/Dir systém, LPT port, pohon krokových motorov,
-
kompaktná konštrukcia,
-
2 fázové, bipolárne, micro-step riadenie,
-
Nastavitelný microkrok: 1 až 1/32
-
Zaťažiteľnosť na fázu max. DC 80V, 6,0 A,
-
Tichá prevádzka,
-
100kHz - max. krokovacia frekvencia,
-
viac stupňové nastavenie prúdu,
-
5 vstupov,
-
1 až 4 relé (max. 230V, 3 A)
-
Napájanie z jedného zdroja (integrovaný spínaný zdroj pre digit. časť),
-
Ochrana proti prehriatiu,
|
|
Použiteľný softvér:
-
Mach3 CNC (win. 2000/xp, doporučené)
Kompletne zmontovaný ovladač s Profi3 kartou a zo zdrojom
Cena:
|
Verzia 3D |
len 490,00,- € / ks |
|
Verzia 4D |
len 550,00,- € / ks |
|
Verzia 5D |
len 630,00,- € / ks |
|
|
Možnosť dodať
aj kompletne zmontovaný ovladač
s Profi3 kartou a zo zdrojom
+ Krokové motory podla želania
|
|
Jednotlivé diely / ponuka: |
|
 |
CC8060 - driver pre 2-fázové krokové motory, 80V, 6.0A
-
Napájacie napätie do 80VDC, špičkový prúd do 6,0A
-
Nastavenie prúdu fázy od 2,00 do 6,00A
-
16 volitelných rozlišení kroku až do 51200 krokov/ot
-
Maximálna vstupná frekvencia 300 KHz
-
Opticky izolované vstupné signály
-
Vhodný pre 2-fázové krokové motory
-
Ochrana proti skratu na výstupe, podpätiu a prepätiu napájecieho napätia
-
Automatická redukcia prúdu po zastavení motora
-
rozmery: 150 x 111 x 47 mm
Cena: len 69,00,- € / ks
|
|
|
Hlavná doska Profi 3
-
Umožnuje pripojenie 5 ks ovladačov pre krokové motory
-
4x vstupný signál
-
Jedno relé na spínanie obrábacieho motora
-
Pracovné napätie 5VDC možnosť pripojiť cez USB
-
Použitelný softver : MACH3,EMC2,KCAM4 a iné s nastavitelným LPT portom
-
Rozmery:9x5.7cm
Popis paralelného portu:
|
Piny na LPT porte
|
Funkcia
|
Popis:
|
|
1
|
STEPB
|
B(Fifth axis)pulse signal
|
|
2
|
STEPX
|
X(First axis) pulse signal
|
|
3
|
DIRX
|
X(First axis) direction of the signal
|
|
4
|
STEPY
|
Y(Secondaxis)pulse signal
|
|
5
|
DIRY
|
Y(Second axis)direction of the signal
|
|
6
|
STEPZ
|
Z(Third axis) pulse signal
|
|
7
|
DIRZ
|
Z(Third axis) direction of the signal
|
|
8
|
STEPA
|
A(Fourth axis) pulse signal
|
|
9
|
DIRA
|
A(Fourth axis) direction of the signal
|
|
10
|
LIMIT-1
|
Vstupný signál 1
|
|
11
|
LIMIT-2
|
Vstupný signál 2
|
|
12
|
LIMIT-3
|
Vstupný signál 3
|
|
13
|
LIMIT-4
|
Vstupný signál 4
|
|
14
|
DIRB
|
B(Fifth axis) direction of the signal
|
|
15
|
Vacant
|
|
|
16
|
RLY
|
Spínanie relé
|
|
17
|
EN
|
All axis enable
|
|
18-25
|
GND
|
GND
|
Cena: len 25,00,- € / ks
|
|
|

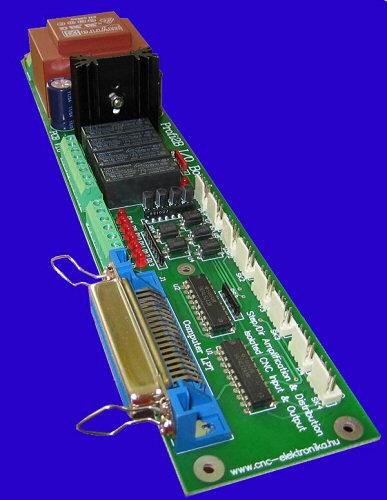

Hlavná doska Profi 2- použije sa na požiadanie - výhodná v prípade že je potrebné ovládať viac prvkov pomocou relé.
Viac informácií nájdete tu : Profi2
Cena: len 80,00,- € / ks
|
|
|
|
Použiteľné krokové motory :
Bipolárne motory s menovitým prúdom do 6,0 Amper - väčšinou motory Nema 34 do 12Nm
_______________________________________________
Rozsah dodávky :
Ovladač + CD s nastaveniami a demo softverom + darček
